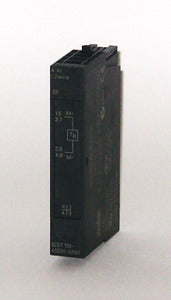

Simatic DP, ET200S, EL-MOD., 4AI STANDARD I 2-WIRE

Das analoge Elektronikmodul der Baugruppe Simatic Dezentrale Peripherie mit der Artikelnummer (Siemens ET200S 4AI I 2 WIRE (4-20mA, 13Bit) 6ES7134-4GD00-0AB0) hat 4 Eingänge für den Messbereich Strom. Die Messspanne im Eingangsbereich beläuft sich auf 4 bis 20mA, Auflösung von 13bit. Sie können das analoge Eingabemodul als Stromgeber 2-Draht-Messumformer anschließen. Sie können auch während des Betriebs unter Spannung das Modul tauschen (Hot swapping). Für die Analogsignale sollten Sie geschirmte Leitungen verwenden, dadurch verhindern Sie eine Störbeeinflussung. Die geschirmte Leitungslänge beläuft sich dabei auf max. 200m. Das Elektronikmodul mit Analogeingängen kann kontinuierlich Signale empfangen und im Modul erfassen und auswerten. Zur Weiterverarbeitung werden die digitalen Werte umgewandelt. Das Modul wird von einer auslesbaren Diagnosefunktion unterstützt. Falls ein Diagnoseereignis wie z.B. Leitungsbruch, Parametrierfehler, Fehler, oberer Grenzwert überschritten oder unterer Grenzwert unterschritten wird, leuchtet am Modul ein rotes LED für „SF“ (Sammelfehler) auf. Das Elektronikmodul hat eine Baubreite von 15mm und ist wiegt 40g.
