Simatic DP, ET200S, EL-MOD., 2AI U HF, +/-10V, 1..5V

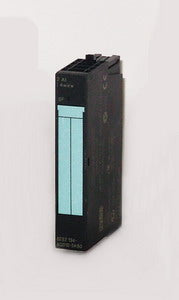

Das analoge Elektronikmodul von Siemens mit der Artikelnummer (Siemens ET200S 2AI U High Feature 1-5V, +/-5V, +/-10V 15 Bit + VZ 6ES7134-4LB02-0AB0) hat 2 Eingänge für den Messbereich Spannung. Das Elektronikmodul mit Analogeingängen kann kontinuierlich Signale erfassen und auswerten. Zur Weiterverarbeitung werden diese Werte umgewandelt. Die zulässige Potentialdifferenz Ucm zwischen den Kanälen beträgt max. AC 100V. Das Elektronikmodul unterstützt einen taktsynchronen Betrieb. Folgende Grenzwerte sind zu beachten: minimal mögliche Zeit für taktsynchronen DP-Zyklus 0,7ms oder minimal mögliche Wandlungszeit der Eingangsmodule 0,5ms. Das Elektronikmodul unterstützt Prozessalarme und hat eine auslesbare Diagnosefunktion. Falls ein Diagnoseereignis wie z.B. ein Leitungsbruch, Fehler, Parametrierfehler, oberer Grenzwert überschritten oder unterer Grenzwert unterschritten wird, leuchtet am Modul die rote LED für „SF“ (Sammelfehler) auf. Die Baubreite des Moduls beläuft sich auf 15mm und das Gewicht beträgt 45g.
