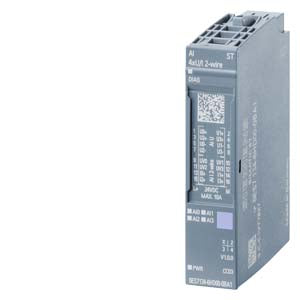

Simatic ET200SP, AI 4XU/I 2-WIRE ST

Das Analogeingabemodul von Siemens mit der Artikelnummer (Siemens ET200SP 4AI U/I 2-Wire Standard 6ES7134-6HD00-0BA1) hat 4 Eingänge und eine Auflösung am Analogeingang mit 16 bit. Bei diesem Modul wird Spannung und Strom je 2-Draht-Messumformer (einstellbar je Kanal) gemessen. Sie können die BaseUnits für BU-Typ A0, A1 verwenden. Die Gleichtaktspannung darf max. 10 Vss sein. Um eine Prozessoptimierung vorzunehmen, können Sie eine Umparametrierung im RUN vornehmen. Das Analogeingabemodul unterstützt Diagnosealarme und zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die DIAG LED. Bei folgenden Ereignissen erzeugt das Modul einen Diagnosealarm: Kanal temporär nicht verfügbar, Kurzschlüsse (Strom, Spannung 1..5 V), Leitungsbrüche (Strom 4..20 mA), unterer Grenzwert unterschritten, oberer Grenzwert überschritten, Fehler, Parametrierfehler oder die Lastspannung fehlt. Die geschirmte Leitungslänge ist max. 1000m und für die Spannungsmessung 200m. Die Montage wird entweder mittels Rack Montage, Fronteinbau oder über eine Schienen Montage eingebaut. Folgendes Zubehör ist separat mitzubestellen: Beschriftungsstreifen, Farbkennzeichnungsschilder, Referenzkennzeichnungsschild und Schirmanschluss. Das Modul ist 15 mm breit und 31 gr leicht.
