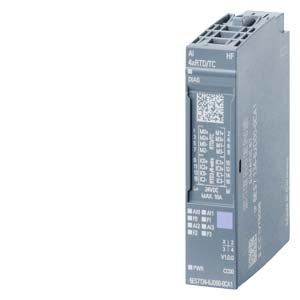

Simatic ET200SP, AI 4XRTD/TC 2-/3-/4-WIRE HF

Das Temperaturmodul von Siemens mit der Artikelnummer (Siemens ET200SP 4AI RTD/TC High Feature 2-/3-/4-Wire 6ES7134-6JD00-0CA1) ist ein Analogeingangsmodul mit 4 Eingängen und hat eine Auflösung von 16 bit (inkl. Vorzeichen). Sie können dazu die Base Units BU-Typ A0,A1 verwenden. Sie können flexibel die Messart für Spannung, Widerstand, Thermowiderstand (RTD) oder für Thermoelement (TC) je Kanal einstellen. Weiters wird beim 3-Leiteranschluss eine dritte Leitung zum Sensor der Spannungsabfall auf einer Zuleitung ermittelt. Das Modul können Sie mit STEP 7 (TIA-Portal) und mit GSD-Datei projektieren. Das STEP 7 Engineering verfügt eine leistungsstarke Software von Siemens, zur Parametrierung von Siemens Modulen. Weiters können Sie jederzeit online ein Firmware-Update starten. Beifolgenden Ereignissen erzeugt das Modul einen Diagnosealarm: Kanal temporär nicht verfügbar, Prozessalarm verloren, Referenzkanalfehler, unterer Grenzwert unterschritten, über Grenzwert überschritten, Leitungsbruch oder die Versorgungsspannung fehlt. Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die DIAG LED. Folgendes Zubehör ist noch separat mitzubestellen: Beschriftungsstreifen, Farbkennzeichnungsschilder, Schirmanschluss und Referenzkennzeichnungsschilder. Die Montage dieses Temperaturmoduls kann über eine Rack Montage, oder über einen Fronteinbau und über eine Schiene Montage erfolgen. Die Breite dieses Moduls beträgt 15 mm und 30 gr. leicht.
