Simatic DP, ET200S, Anschalt. IM151-1 HF, 12MBIT/S

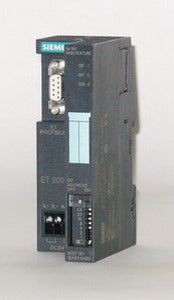

Das Interface Modul IM151-1 High Feature von Siemens mit der Artikelnummer (SiemensET200S Interface IM151-1 HF-6ES7151-1BA02-0AB0) verbindet die ET200S mit PROFIBUS DP über die RS485 Schnittstelle. Mit einer hohen Übertragungsrate von bis zu 12 Mbit/s garantieren wir Ihnen eine schnelle, sichere Verbindung. Ein maximaler Adressumfang für je 244 Byte für E/A Daten und Sie können maximal 63 Module anschliessen. Die Potenzialtrennung wird zwischen dem Elektronikblock und PROFIBUS DP vorgenommen. Die zulässige Potenzialdifferenz beträgt 500VDC bei den verschiedenen Prüfspannungen von DC 57 V und AC 60 V. Das Interface Modul wird von Alarme und Diagnosefunktion unterstützt. Falls ein Diagnoseereignis wie zB Busfehler BF, Sammelfehler SF, Überwachung 24V- Spannungsversorgung ON auftritt, leuchtet am Modul die LED-Fehleranzeige auf. Nach der Ankündigung des Fehlertyps wird anschließend der Fehlercode angezeigt. Sie können jederzeit ein FIRMWARE Update über PROFIBUS DP mit HW Konfig. aktualisieren. Dia maximale Buslänge an der Rückwandbus beträgt 2 m. Die Masse des Interface Moduls ist B 45 mm, H 119,50 mm und T 75 mm.
