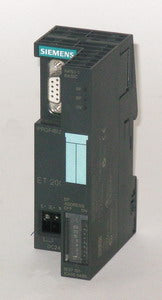

SIMATIC DP, ET200S, IM151-1 BASIC, 12MBIT/S

Das Interface Modul IM151-1 Basic von Siemens mit der Artikelnummer (SiemensET200S Interface IM151-1 Basic-6ES7151-1CA00-0AB0) dient zur Anbindung der ET200S an PROFIBUS DP. Das Interface Modul übernimmt komplett den Datenaustausch mit dem PROFIBUS DP-Master. Sie können maximal 12 Power-, Elektronik-, oder Motorstartermodule (keine F-Module) an das Interface Modul anschließen. Das Interface Modul zeichnet sich mit ihrer schnellen, sicheren Übertragungsgeschwindigkeit von bis zu 12 Mbit/s aus. Die Potenzialtrennung findet zwischen dem Elektronikblock und PROFIBUS DP statt. Die zulässige Potenzialdifferenz beträgt 500VDC bei den verschiedenen Prüfspannungen von DC 57 V und AC 60 V. Das Interface Modul enthält einen Busanschluss über 9-poligen Sub-D inkl. Anschlussmodul. Das Interface Modul von Siemens unterstützt Diagnosefunktionen. Falls ein Diagnoseereignis wie zB Busfehler BF, Sammelfehler SF oder die Überwachung der 24 V- Spannungsversorgung ON auftrifft, leuchtet am Modul die Fehleranzeige auf. Das Interface-Modul ist B 45 mm, H 119,50 mm und T 75 mm.
