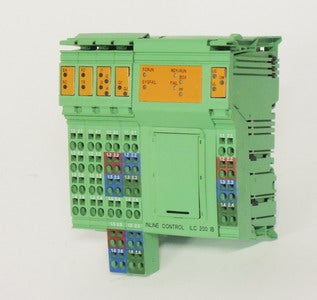

ILC 200 IB: Controller

Die Programmierung des Inline-Control-Moduls erfolgt durchgängig mit der Automatisierungssoftware PC WORX. Die Programme werden entsprechend dem internationalen IEC 61131-3 -Standard erstellt. Der Programm Download erfolgt entweder über Interbus oder über die lokale RS-232-Schnittstelle. Programme und Konfigurationsdaten werden im integrierten Flashspeicher nullspannungsfest gespeichert. Zur remanenten Speicherung von Variablen und Merkern stehen 8 kByte nichtflüchtiges (NV)RAM zur Verfügung. Mit der Inline-Control-CPU wird die Inline-Station zur modularen Kompaktsteuerung. Der Inline-Controller wird anstelle einer Standard-Inline-Busklemme installiert. Wie eine Busklemme verbindet der Inline-Contol die Station mit dem überlagerten Netzwerk. Die integrierte Steuerungsfunktionalität ist in IEC 61131-3 programmierbar. Hiermit kann man das Inline-Installationssystem dezentral und autark steuern. Für kürzeste Reaktionszeiten vor Ort sorgen schnelle Ein-/Ausgänge. Der Einsatz des Inline-Control-Moduls oder anderer Remote Field Controller erlaubt den Aufbau vorgetesteter mechanischer und elektrischer Einheiten, die in einem Baukastensystem zu einer Komplettlösung zusammengestellt werden können. Durch das Zusammensetzen geprüfter Funktionseinheiten aus Mechanik, Elektrik, I/O-Peripherie und Steuerungsprogramm verringern sich die Planungs-, Installations- und Inbetriebnahmezeiten deutlich. Auch Anlagenerweiterungen lassen sich nach diesem Prinzip flexibel realisieren.
