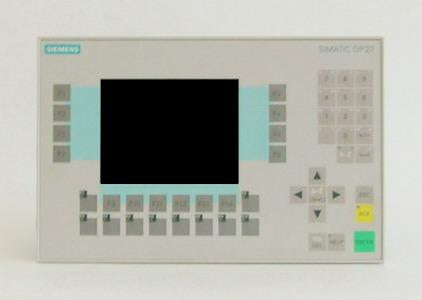

Simatic HMI OP27 Color

Mit den verschiedenen angebotenen Schnittstellen wie 1 x TTY, 2 x RS232, 1 x RS422, 1 x RS485 (max. 12 Mbit/s) lässt sich das Operator Panel ohne größeren Aufwand über die Verbindung mit MPI/Profibus DP an Anlagen wie S5, S7-200, S7- 300/400, TI 505, Mitsubishi (FX), Telemecanique (ADJUST), Modicon (Modbus) anschließen. Die Bedienung für dieses Gerät läuft über die 24 verbauten Funktionstasten, davon sind 18 mit LEDs ausgestattet. Das Bediengerät kann bei der Darstellung auf verschiedene Textelemente zurückgreifen und stellt die Abläufe mittels Diagrammen, Symbolen und anderen Zeichen auf dem 5,7 in (Bildschirmdiagonale) großen super-twisted nematic (kurz STN) Display dar. Die Gehäusefrontbreite beträgt 296 mm und die Gehäusefronthöhe 192 mm. Das Gesamtgewicht diese Operator Panels beträgt 1,85 kg. Ein Anwenderdatenspeicher von 512 kbyte ist ebenfalls gegeben und das Gerät besitzt einen PC-Card-Slot. Außerdem enthält das OP27 Color Zertifizierungen wie PRS, FM Class I Div. 2, UL, EX-Zone 22.
