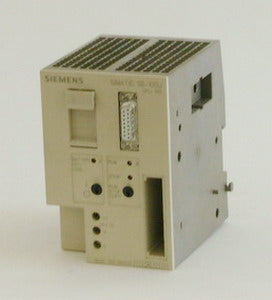

SIMATIC S5-100U, ZENTRALBAUGRUPPE, DC 24V/9V

Diese Zentralbaugruppe Siemens Simatic S5 CPU 100 6ES5100-8MA02 kann – in Abhängigkeit vom verwendeten Programmiergerät - in 3 verschiedenen Darstellungsarten programmiert werden. Sie können zwischen Anweisungsliste, Funktionsplan oder Kontaktplan wählen. Hier wird Programmiersprache Step5 angewandt, die Programmorganisation ist linear oder strukturiert bei einer zyklischen Programmbearbeitung. Der integrierte Kurzschlussschutz ist in dieser Baugruppe elektronisch umgesetzt. Die Ausgangsspannung für die interne Spannungsversorgung der Peripheriebaugruppen beträgt 9 Volt. Die vorhandenen Anschlussleitungen gliedern sich in 2 flexible Leitungen mit Aderendhülsen und 2 massive Leitungen mit jeweils 24 Volt. Für den internen Bus und Busmodule ist selbstverständlich ein Anschluss vorhanden. Diese Zentralbaugruppe ist IP20 geschützt und verfügt über eine entsprechende PG-Schnittstelle. Die maximale Anzahl der digitalen EIN-/Ausgänge beträgt maximal 256, analog stehen bis zu 8 Ein- beziehungsweise Ausgänge zur Verfügung.
