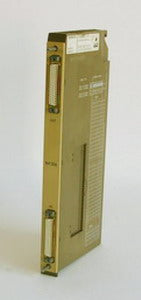

Simatic S5, Anschaltung IM306 f. dezentral Anschl.

Mit der Siemens Anschaltung S5-115U sind Sie perfekt mit Ihren digitalen sowie analogen Baugruppen verbunden. Die 300 g leichte Anschaltung mit einer Stromaufnahme von 50 mA ist für den zentralen Anschluss von maximal drei Erweiterungsgeräten an ein Zentralgerät oder an ein Erweiterungsgerät mit Stromversorgungsbaugruppe bestens geeignet. Die Leitungslänge (Steckleitung 705) vom Zentralgerät bis zum letzten Erweiterungsgerät kann bis zu 2,5 m betragen. Ein senkrechter Abstand von mindestens 100 mm ist zwischen zwei Geräten erforderlich. Bei diesem Aufbau sind den Steckplätzen die Adressen (Byte-Parameter bei der Programmierung) für Eingabe- oder Ausgabebaugruppen mit DIL-Schaltern auf der Anschaltung zuzuordnen. Eingänge und Ausgänge können dieselbe Adresse besitzen, zumal die feste Steckplatzadressierung unwirksam wird. In den Baugruppenträgern ER 701-2 und ER 701-3 ist die Siemens Anschaltung S5-115U unabdingbar. Die Erweiterungsgeräte mit Baugruppenträgern ER 701-1 lassen sich mit der Anschaltung IM306 auch an andere Geräte zentral anschließen, wenn die EG-Anschaltung 300-5 gesteckt ist.
