Simatic DP, ET200S, EL-MOD., 2AI STD U, +/-10V,1-5V

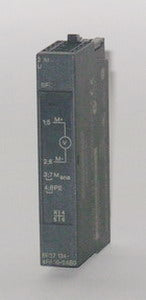

Das analoge Elektronikmodul ET 200 S von Siemens mit der Artikelnummer (Siemens ET200S 2AI U ST (+/-10V 13 Bit +Sign +/-5V) - 6ES7134-4FB00-0AB0) hat 2 Eingänge für die Spannungsmessung. Folgende Auflösung sind im Eingangsbereich des Moduls möglich: ± 10V, Auflösung 13 Bit + Vorzeichen; ± 5V, Auflösung 13 Bit + Vorzeichen; 1 bis 5 V, Auflösung 13 Bit. Die zulässige Gleichtaktspannung liegt bei AC 5 Vss. Das analoge Elektronikmodul unterstützt eine auslesbare Diagnoseinformation. Falls ein Diagnoseereignis wie z.B. Parametrierfehler, Fehler, oberer Grenzwert überschritten, unterer Grenzwert unterschritten oder ein Leitungsbruch stattfindet, leuchtet am Modul die rote LED für „SF“ (Sammelfehler). Bei senkrechtem Einbau des Elektronikmoduls beträgt der Temperaturbereich im Betrieb 0 – 50°C. Um eine fehlerfreie Übermittlung der analogen Signale zu gewähren, empfehlen wir Ihnen, mit geschirmten Leitungen zu arbeiten. Die maximal geschirmte Leitungslänge beträgt 200 m. Die Breite des Elektronikmoduls ist 15 mm und das Gewicht 40 g.
