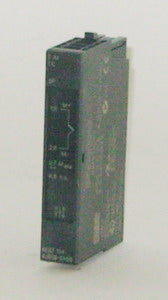

Simatic DP, ET200S, EL-MOD., 2AI TC, +/-80MV, 15BIT

Das analoge Elektronikmodul von Siemens mit der Artikelnummer (Siemens ET200S 2AI TC ST (15BIT+SIGN, Thermoelemente E, N, J, K, L, S, R, B, T) 6ES7134-4JB00-0AB0) hat 2 Eingänge für Thermoelemente und Spannung. Im Eingangsbereich des Moduls beträgt der Messbereich der Spannung ± 80mV mit einer Auflösung von 15bit + Vorzeichen. Bei den Thermoelementen haben die verschiedenen Typen wie z.B. E, N, J, K, L, S, R, B und T eine Auflösung von 15bit + Vorzeichen. Eine interne Temperaturkompensation ist leider nicht möglich, wobei jedoch eine externe Temperaturkompensation mittels einer externen Kompensationsdose möglich ist. Die technische Einheit für die Temperatureinstellung ist auf Grad Celsius einstellbar. Das Elektronikmodul von Siemens unterstützt eine auslesbare Diagnosemeldung. Wenn ein Diagnoseereignis wie z.B. ein Drahtbruch (wird nur bei Thermoelementen erkannt), oder ein Sammelfehler, ein Überlauf oder eine Unterschreitung auftritt, leuchtet am Modul die rote LED für „SF“ (Sammelfehler). Die geschirmte Leitungslänge beläuft sich auf maximal 50m. Die Baubreite beträgt 15mm und das Modul wiegt 49g. Das Nachfolgeprodukt dieses Elektronikmoduls hat die Artikelnummer 6ES7134-4JB01-0AB0.
