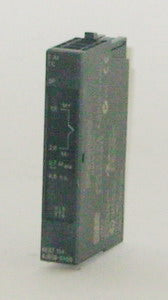

Simatic DP, ET200S, EL-MOD., 2AI TC, +/-80MV, 15BIT

Das analoge Elektronikmodul von Siemens mit der Artikelnummer (Siemens ET200S 2AI TC ST (15BIT+SIGN, Thermoelemente E, N, J, K, L, S, R, B, T) hat 2 Eingänge für Spannungsmessung bzw. für Thermoelementauswertung. Im Eingangsbereich des Moduls beläuft sich der Messbereich der Spannung auf ± 80mV mit einer Auflösung von 15bit + Vorzeichen und bei den Thermoelementen mit den verschiedenen Typen E, N, J, K, L, S, R, B, T mit einer Auflösung von 15bit + Vorzeichen. Die zulässige Gleichtaktspannung wird beträgt max. AC 2Vss berechnet. Das Elektronikmodul von Siemens wird von einer auslesbaren Diagnosemeldung unterstützt. Bei nachfolgenden Diagnoseereignissen, wie z.B. Leitungsbruch, Fehler, unterer Grenzwert unterschritten oder oberer Grenzwert überschritten, leuchtet am Modul die rote LED für „SF“ (Sammelfehler) auf. Die Baubreite beträgt 15mm und das Modul wiegt 40g. Das Elektronikmodul von der Produktfamilie SIMATIC ET 200S ist kompatibel zum 2AI TC ST mit der Artikelnummer (6ES7134-4JB00-0AB0).
