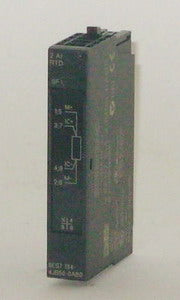

Simatic DP, ET200S, EL-MOD., 2AI RTD, PT100, NI100

Das analoge Elektronikmodul von Siemens mit der Artikelnummer (Siemens ET200S 2AI RTD ST (150Ohm 300Ohm 600Ohm, RTD, PT100, Ni100,15Bit+Si) hat 2 Eingänge (3- und 4-Leiter-Anschluss) und 4 Eingänge (2-Leiter-Anschluss) für die Widerstandsthermometer bzw. Widerstandsmessung. Im Eingangsbereich des Elektronikmoduls sind folgende Messverfahren möglich: Widerstandsmessung: 150Ù, 300Ù, 600Ù, PTC; Auflösung maximal 15bit + Vorzeichen und Widerstandsthermometer: PT 100 und N 100; Auflösung 15bit + Vorzeichen. Das Modul wird mit I&M Funktionen unterstützt. Das Elektronikmodul unterstützt eine auslesbare Diagnosefunktion. Wenn ein Diagnoseereignis wie z.B. ein Parametrierfehler, ein Fehler, ein Leitungsbruch, der oberer Grenzwert überschritten oder der untere Grenzwert unterschritten wird, leuchtet am Modul die rote LED für „SF“ (Sammelfehler) auf. Die Baubreite des Moduls beträgt 15mm und das Gewicht beträgt 40g. Das analoge Elektronikmodul von Siemens SIMATIC ET 200S ist mit folgendem Artikel kompatibel 2AI RTD ST (6ES7134-4JB51-0AB50).
