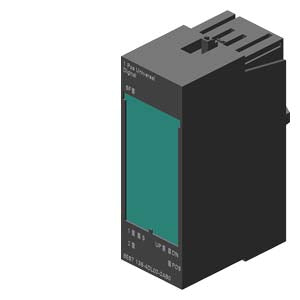

SIMATIC DP, ET200S, EL-MOD., 1 POS U, INK./SSI-GEB.

Mit dem Elektronikmodul von Siemens mit der Herstellernummer 6ES7138-4DL00-0AB0 können Sie gesteuert positionieren und zwar mit Digitalausgängen für 5V/24V Inkrementalgeber. Das Positioniermodul kann mit einer Versorgungsspannung von 24 Volt angetrieben werden. Die Funktion ist zwischen einer Spannung von 20,4 und 28,8 Volt ebenso noch gegeben. Das Modul verfügt zusätzlich über einen Verpolungsschutz, damit es zu keiner Zerstörung der Funktionalität der Baugruppe kommt. Mit Hilfe des Gebers erfolgt die genaue Positionierung der verschiedensten Antriebsmotoren. Insgesamt kann ein Geber an das Positioniermodul angeschlossen werden, zum Beispiel ein Inkrementalgeber oder ein Absolutgeber. Zusätzlich ist das Modul mit einer Diagnoseanzeige ausgestattet, die Anzeige erfolgt mittels LED in der Darstellung rot und grün. Mit rot sind Sammelfehler ersichtlich und mit grün werden Istwerte fallend oder steigend, der Positionierbetrieb POS und die Statusanzeige Digitaleingang dargestellt. Durch die kleine Bauform mit den Abmessungen Breite 30 mm, Höhe 81 mm, Tiefe 52 mm findet sie übrigens einen optimalen Platz in ihrer Anlage.
