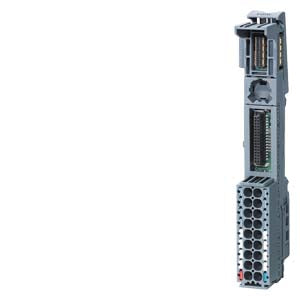

SIMATIC ET 200SP, BASEUNIT TYP A1, BU15-P16+A0+2B/T

Die Base Unit BU15-P16+A0+2B/T (BU-Typ A1) von Siemens mit der Artikelnummer (Siemens ET200SP Base Unit BU15-P16+A0+2B/T-6ES7193-6BP00-0BA1) eignet sich perfekt für alle Peripheriemodule der Base Unit Type „A1“. Die Versorgungsspannung der Base Units beläuft sich auf DC 24V. Die externe Absicherung der Versorgungsleitungen erfolgt über einen LS-Schalter DC 24 V/10A mit Auslösecharakteristik Typ B oder C. Die Base Unit BU15-P16+A0+2B/T hat wichtige, technische Eigenschaften wie z.B.: Es führt die Potenzialgruppe weiter. Die Potenzialschienen P1, P2 und die AUX-Schienen sind zum linken Nachbarmodul (sind nach links gebrückt) verbunden. Erfassung der Klemmentemperatur zur internen Temperaturkompensation bei angeschlossenen Thermoelementen (TC). Kein Zugriff auf die AUX-Schiene über Klemmen. 16 Klemmen für den Prozess (Belegung durch das Peripheriemodul). Die Potenzialtrennung findet zwischen dem Rückwandbus und der Versorgungsspannung statt. Die Anschlusstechnik der Base Unit BU15-P16+A0+2B/T (BU-Typ A1) erfolgt über Push-in-Klemmen. Die Base Unit hat die Abmessungen B 15 mm, H 141 mm und T 35 mm.
