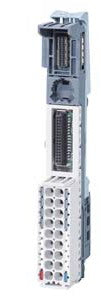

SIMATIC ET 200SP, BASEUNIT TYP A1, BU15-P16+A0+2D/T

Die Base Unit BU15-P16+A0+2D/T (BU-Typ A1) von Siemens mit der Artikelnummer (Siemens ET200SP Base Unit BU15-P16+A0+2D/T-6ES7193-6BP00-0DA1) gilt für alle Peripheriemodule der Base Unit Type „A1“. Die Versorgungsspannung (Klemme L+, M) beläuft sich auf DC 24V/10A und die Strombelastung je Prozessklemme (Klemme 1 bis 16) beträgt max. 2A. Für die externe Absicherung der Versorgungsleitungen benötigt die Base Unit einen LS-Schalter DC 24V/10A mit Auslösecharakteristik Typ B oder C. Die Base Unit hat wichtige, technische Eigenschaften wie z.B.: Es öffnet eine neue Potenzialgruppe. Die Potenzialschienen P1, P2 und die AUX-Schiene sind zum linken Nachbarmodul (Interfacemodul, Base-Unit) unterbrochen. Erfassung der Klemmentemperatur zur internen Temperaturkompensation bei angeschlossenen Thermoelementen (TC). 16 Klemmen zum Prozess (Belegung durch das Peripheriemodul). Kein Zugriff auf die AUX-Schiene über Klemmen. Die Potenzialtrennung findet zwischen dem Rückwandbus und der Versorgungsspannung statt sowie zwischen den Potenzialgruppen. Die Anschlusstechnik der Base Unit BU15-P16+A0+2D/T erfolgt mit Push-in-Klemmen oder die Base-Unit kann via Tragschienenmontage/ Fronteinbau/ Rack-Montage montiert werden. Die Base Unit BU15-P16+A0+2D/T (BU-Typ A1) hat die Abmessungen B 15 mm, H 117 mm und T 35 mm.
