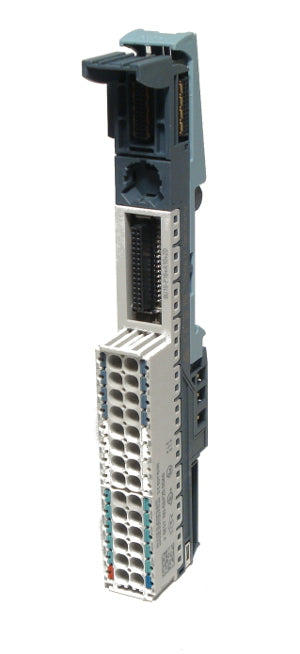

SIMATIC ET 200SP, BASEUNIT TYP B0, BU20-P12+A4+0B

Die Base Unit B20-P12+A4+0B (BU-Typ B0) von Siemens mit der Artikelnummer (Siemens BASE UNIT TYP B0, BU20-P12+A4+0B-6ES7193-6BP20-0BB0) ist passend für alle Peripheriemodule des Base-Unit Typs „B0/B1“. Die Versorgungsspannung der Base Units BU20-P12+A4+0B (BU-Typ B0) beläuft sich auf DC 24V Die Strombelastung je Prozessklemme (Klemme 1 bis 12) beträgt max. 5A. Die Base Unit B20-P12+A4+0B führt die Potenzialgruppe weiter. Die Potenzialschienen P1, P2 und die AUX-Schiene sind zum linken Nachbarmodul (Base Unit) verbunden und sind deshalb nach links gebrückt! Die Potenzialtrennung der Base Units findet zwischen dem Rückwandbus und der Versorgungsspannung statt. Der Zugriff auf die AUX-Schiene wird nur über die Klemmen erlaubt. Es werden 12 Klemmen zum Prozess (Belegung durch das Peripheriemodul) zugelassen. Die Anschlusstechnik der Base Units erfolgt in der Ausführung mit Push-in-Klemmen. Die Maße der Base Units B20-P12+A4+0B (BU-Typ B0) betragen B 20 mm und H 117 mm.
