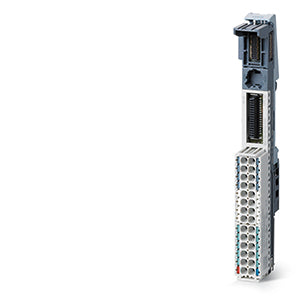

SIMATIC ET 200SP, BASEUNIT TYP A0, BU15-P16+A10+2D

Die Base Unit BU15-P16+A10+2D (BU Typ AO) von Siemens mit der Artikelnummer (Siemens SIMATIC ET 200SP, BASE UNIT TYP A0, BU15-P16+A10+2D-6ES7193-6BP20-0DA0) hat eine Versorgungsspannung von DC 24V und benötigt einen LS-Schalter (DC 24 V/10A) zur externen Absicherung der Versorgungsleitung mit einer Auslösecharakteristik Typ B oder C. Die Potenzialtrennung findet zwischen dem Rückwandbus und der Versorgungsspannung oder zwischen den Potenzialgruppen statt. Die Base Unit Bu15-P16+A10+2D hat viele wichtige, technische Eigenschaften wie z.B.: Es öffnet eine neue Potenzialgruppe, die Potenzialschienen P1, P2 und die AUX-Schiene sind zum linken Nachbarmodul (Base Unit, Interfacemodul) unterbrochen. Die Base Unit ist passend für alle Peripheriemodule des Base Unit Typs „A0/A1“ (Strombelastung je Prozessklemme Klemme 1 bis 16: max. 2A) und Versorgungsspannung (Klemme L+, M): max. DC 24 V/10A). Zugriff auf die AUX-Schiene über Klemmen. 16 Klemmen zur Prozess/Belegung durch das Peripheriemodul. 10 AUX-Klemmen für den Anschluss eines Schutzleiters oder Potenzials. Die AUX-Schiene hat keine Verbindung zum Peripheriemodul. Sie können die Base Unit BU15-P16+A10+2D mittels einer Tragschiene oder in Ausführung mit Push-in-Klemmen montieren. Die Base Unit hat die Abmessungen B 15 mm, H 141 mm und T 35 mm.
