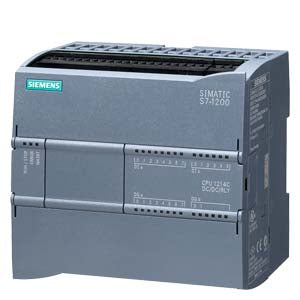

SIMATIC S7-1200, CPU 1214C, KOMPAKT CPU, AC/DC/RELAIS, ONBOARD I/O: 14 DI 24VDC, 10 DO RELAIS 2A, 2

Die Zentralbaugruppe 6ES7214-1BG31-0XB0 hat bei Abmessungen von B x H x T 110mm x 100 mm x 75 mm ein Gewicht von ca. 455 Gramm. Das Engineering wird mit dem Programmierpaket ab STEP7 V11 SP2 durchgeführt. Die angewandten Programmiersprachen sind SCL, KOP und FUP. Die Zykluszeitüberwachung ist natürlich einstellbar. Der Arbeitsspeicher ist mit 75kbyte dimensioniert, eine Erweiterung ist nicht vorgesehen. Der integrierte Ladespeicher hat eine Kapazität von 4Mbyte. Die Pufferung erfolgt wartungsfrei, eine Batterie wird daher nicht benötigt. 1 Signal Board, 8 Signal Module und 3 Kommunikationsmodule können für den Hardware Ausbau verwendet werden. Ein Geber ist anschließbar und als 2Draht Sensor ausgeführt. Diese Zentralbaugruppe ist für einen Temperaturbereich von -20°C – 60°C ausgelegt, bei senkrechter Einbaulage sollten 50°C nicht überschritten werden. Für Transport/Lagerung ist ein Bereich von -40°C - 70°C möglich. Bei Wandmontage kann die CPU unter mechanischen Schwingungen bis zu 2g (m/s²) betrieben werden, im Falle einer Montage auf eine DIN Hutschiene beträgt dieser Wert 1g (m/s²).
