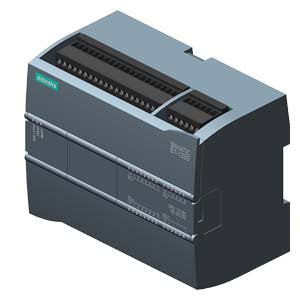

SIMATIC S7-1200, CPU 1215C, DC/DC/DC, 14DI 10DO 24VDC

Die CPU 1215C DC/DC/DC 6ES7215-1AG31-0XB0 ist in kompakter Bauweise ausgeführt und wiegt ca. 520 Gramm, die Abmessungen betragen B x H x T 130 mm x 100 mm x 75 mm. Diese Zentralbaugruppe ist für einen Temperaturbereich von -20°C – 60°C im Betrieb ausgelegt, bei senkrechter Einbaulage sollten 50°C nicht überschritten werden. Für Transport und Lagerung ist ein Bereich von -40°C - 70°C vorgesehen. 6 Zähler sind integriert (Zählfrequenz maximal 100 kHz), weitere integrierte Funktionen sind das gesteuerte Positionieren, ein Frequenzmesser, ein PID Regler, 4 Alarmeingänge und 4 Impulsausgänge. Die S7 Kommunikation wird sowohl Server- als auch Client-seitig unterstützt. Die offene IE-Kommunikation verwendet das TCP/IP Protokoll, ISO-on-TCP (RFC1006) und UDP werden ebenfalls unterstützt. Gesamt sind 16 dynamische Verbindungen gewährleistet. Der Hardware Ausbau kann mittels Signal-Board, 8 Signal Modulen und 3 Communication Modulen erfolgen. Zur Projektierung werden die Programmiersprachen KOP, FUP und SCL herangezogen.
