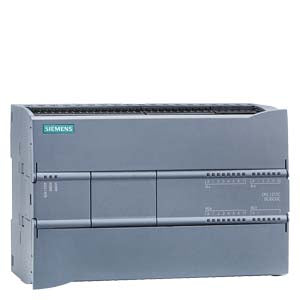

SIMATIC S7-1200, CPU 1217C, DC/DC/DC, 14DI/10DO/2AI/2AO

Die Siemens Simatic Kompakt-CPU 6ES7217-1AG40-0XB0 mit der Firmware Version V4.1 hat die Abmessungen von B x H x T 150 mm x 100 mm x 75 mm und wiegt circa 500 Gramm. Für das Engineering ist das Programmierpaket ab STEP7 V13 SP1 vorgesehen. Der integrierte Arbeitsspeicher ist mit 150 kbyte dimensioniert, der Ladespeicher ist ebenfalls integriert, die Kapazität von 4 Mbyte kann mit einer Simatic Memory Card erweitert werden. Eine Pufferung ist vorhanden, sie funktioniert wartungsfrei – eine Batterie ist nicht notwendig. Bei Wandmontage können Schwingungen bis zu 2G aufgenommen werden, im Falle einer Montage auf eine DIN Hutschiene beträgt dieser Wert 1G. Die CPU ist für eine Temperatur von -20°C – 60°C ausgelegt, bei senkrechter Einbaulage sollten 50°C nicht überschritten werden. Für Transport/Lagerung wurde ein Bereich von -40°C - 70°C dimensioniert. Integriert in dieser Zentraleinheit sind 6 Zähler, ein PID Regler, gesteuertes Positionieren, ein Frequenzmesser, 4 Impulsausgänge und 4 Alarmeingänge.
