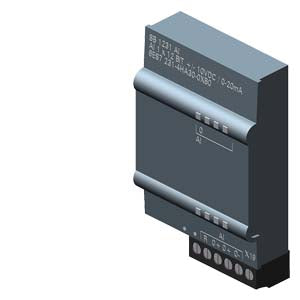

S7-1200 Signal Board SB 1231, 1 AI U/I

Das Analogeingabemodul von Siemens mit der Artikelnummer (SiemensS7-1200 SB1231 1AI +/-10 V 12Bit / 0-20mA 6ES7231-4HA30-0XB0) hat 1 analogen Eingang für den Messbereich Strom und Spannung. Die Versorgungsspannung des Moduls beläuft sich auf DC 24 V. Im Eingangsbereich liegt die Spannung bei ±10 V, ±5 V oder bei ±2,5 V und beim Strom beläuft der Bereich auf 0-20 mA. Die Auflösung pro Kanal beträgt 11 bit, + Vorzeichen. Das Analogeingabemodul ist einsetzbar bei allen SIMATIC-S7-1200-CPUs. Das Analogeingabemodul unterstützt Diagnosealarm. Zu jedem Diagnoseereignis zB bei Drahtbruch, Status der Eingänge und Maintenance wird die Diagnosemeldung ausgegeben und am Modul blinkt die DIAG LED. Das platzsparende Modul wird direkt auf die CPU gesteckt und dadurch gibt es keine Veränderung der CPU Abmessung. Es erfolgt eine einfache Anpassung im Anwenderprogramm. Für die Montage ist ein Frontstecker erforderlich. Die Maße des Moduls sind Breite 38 mm, Höhe 62 mm und Tiefe 21 mm und es ist 35 gr leicht.
