Simatic S7-200 4AI 1AO +/-10V 12Bit

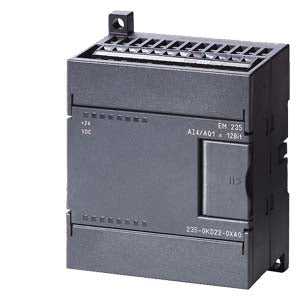

Das analoge Eingabe- und Ausgabemodul EM 235 mit der Artikelnummer 6ES7235-0KD22-0XA0 ist das Erweiterungsmodul für Ihre SPS. Achtung: das Ersatzteil ist nur passend für die Siemens S7-22X CPU. Analoge Ein- und Ausgabebaugruppen werden dazu verwendet, um analoge Signale in digitale Daten für die Steuerung und, umgekehrt, um digitale Daten in analoge Signale für verschiedenste Prozesse umwandeln zu können. Das Modul besitzt vier Analogeingänge mit einer höchst zulässigen Eingangsspannung von 30V und einem höchst zulässigen Eingangsstrom von 32 mA. Im Eingangsbereich werden Ströme von 0 bis 20mA sowie folgende Spannungen unterstützt: 0 bis +50 mV, 0 bis +100 mV, 0 bis +500 mV, 0 bis +1 V, 0 bis +5 V, 0 bis +10 V, -1 V bis +1 V, -10 V bis +10 V, -100 mV bis +100 mV, -2,5 V bis +2,5 V, -25 mV bis +25 mV, -250 mV bis +250 mV, -5 V bis +5 V, -50 mV bis +50 mV, -500 mV bis +500 mV. Das analoge Eingabe- und Ausgabemodul hat eine Auflösung pro Kanal von 12 Bit für die Spannungsausgabe sowie von 11 Bit für die Stromausgabe. Mit den Maßen 71,2x80x62 mm ist dieses SPS-Erweiterungsmodul äußerst kompakt.
