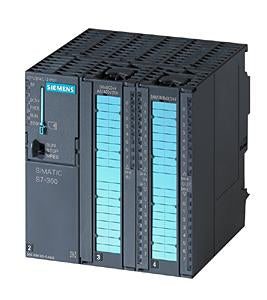

SIMATIC S7-300, CPU314C-2PTP, 24DE/16DA/5AE/2AA, 192 KB

Die SIEMENS SIMATIC S7-300, Kompakt CPU 314C-2 PTP 6ES7314-6BH04-0AB0, Stromversorgung DC 20,4-28,8VDC, wiegt ca. 680g. Die Abmessungen sind B x H x T 120mm x 125mm x 130mm. Diese kompakte Zentralbaugruppe verfügt über integrierte Digitale und Analoge Ein-/Ausgänge (24DI/16DO, 4AI/2AO), sowie über eine MPI Schnittstelle und Punkt zu Punkt Kopplung. Der integrierte Arbeitsspeicher hat eine Kapazität von 192KB. Er ist nicht erweiterbar. Der steckbare Ladespeicher ist mit einer SIMATIC Memory Card bis zu 8MB erweiterbar. Aufgrund der wartungsfreien Pufferung durch die Micro Memory Card (MMC) wird keine Batterie benötigt. Diese Zentralbaugruppe verfügt über eine Echtzeituhr. Die Kompakt CPU verfügt über einen Pt100 Eingang und 4 schnelle Zähler (60kHz). Zwei 40-polige Frontstecker und eine Simatic Micro Memory Card (MMC) sind für diese Zentralbaugruppe notwendig. Die integrierte MPI Schnittstelle wird für die Kommunikation von Programmiergeräten (PGs), Bediengeräten/Operator Panels (OPs) und anderen Simatic S7 Geräten verwendet. Die Programmiersprachen für diese CPU sind KOP, FUP, AWL, SCL, CFC, GRAPH und HiGraph. Die Zentralbaugruppe ist mit STEP7 ab Version V5.5 + SP1 oder STEP7 ab V5.3 + SP2 mit HSP 203 projektierbar. Der Temperaturbereich für diese Zentralbaugruppe ist von 0°C bis +60°C ausgelegt
