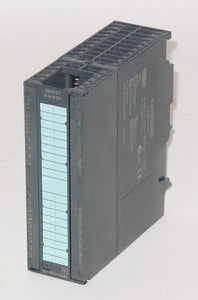

SIMATIC S7-300, SM 331, 8AE, 13BIT

Das Produkt Siemens S7-300 8AI 40pol. Standard 13 Bit - 6ES7331-1KF02-0AB0 dient zur Analogeingabe SM331 und ist das Erweiterungsmodul für Ihre SPS. Mit Hilfe dieses Moduls, können Analogdaten jegliche Sensoren (zur Messung von Spannung, Strom, Widerstände, Widerstandsthermodaten etc.) gesammelt, und anschließend in digitale Daten zur Weiterverarbeitung umgewandelt werden. Bitte beachten Sie, dass das Analogeingabemodul keine Thermoelemente unterstützt. Ein weiteres Merkmal der Baugruppe ist die Potenzialtrennung der Analogeingaben zwischen den Kanälen und Rückwandbus. Diese Baugruppe ist passend für die Siemens Produktlinie S7-300 und besitzt 8 analoge Eingänge. Mit den Maßen 125 x 40 x 117 mm ist es äußerst kompakt. Das analoge Eingabemodul hat eine Auflösung pro Kanal von 13 Bit. Im Eingangsbereich werden folgende Spannungen unterstützt:: 0 bis +10 V (Eingangswiderstand 100 kΩ), 1 V bis 5 V (Eingangswiderstand 100 kΩ), -1 V bis +1 V (Eingangswiderstand 100 kΩ), -10 V bis +10 V (Eingangswiderstand 100 kΩ), -5 V bis +5 V (Eingangswiderstand 100 kΩ), -50 mV bis +50 mV (Eingangswiderstand 100 kΩ), -500 mV bis +500 mV (Eingangswiderstand 100 kΩ). Außerdem werden folgende Ströme unterstützt: 0 bis 20 mA (Eingangswiderstand 100 Ω), -20 mA bis +20 mA (Eingangswiderstand 100 Ω), 4 mA bis 20 mA (Eingangswiderstand 100 Ω). Dieses Produkt hat folgende Vorgänger 6ES7331-1KF00-0AB0 sowie 6ES7331-1KF01-0AB0.
