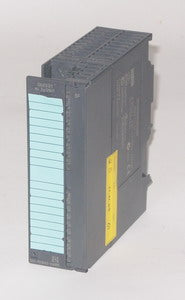

SIMATIC S7-300, SM 331, 2AE, 9/12/14BIT

Die Analogeingabe SM 331 von Siemens mit der Artikelnummer Siemens S7-300 2AI 20pol. - 6ES7331-7KB02-0AB0 hat 2 Analogeingänge für den Messbereich Thermoelement, Widerstandsthermometer und Widerstand. Die SIMATIC Analogbaugruppe ermöglicht die Anbindung der Steuerung an analoge Signale des Prozesses. Im Eingangsbereich wird folgende Auflösung pro Kanal gemessen: 15 bit; -unipolar: 9/ 12/ 12/ 14 bit; -bipolar: 9 bit + VZ/ 12 bit +VZ/ 12 bit + VZ/ 14 bit + VZ. Für den Anschluss des Signalgerbers können Sie für die Strommessung als 2- und 4-Draht-Messumformer oder für Widerstandsmessung mit 2-, 3- oder 4-Leiteranschluss verwenden. Die Analogeingabe SM 331 wird von einer auslesbaren Diagnoseinformation unterstützt. Falls ein Diagnoseereignis stattfindet, leuchtet am Modul eine rote LED für „SF“ (Sammelfehler). Zum Anschließen des Moduls benötigen Sie einen 20-poligen Frontstecker. Ein wichtiges technisches Detail ist, dass Sie diese Baugruppe während des Zyklus aus dem Rack der ET200M gezogen bzw. gesteckt werden kann. Wichtig ist nur, dass Sie die richtige Busschiene mit Steckplätzen verwenden.
