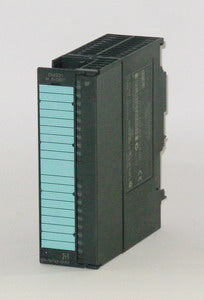

SIMATIC S7-300, SM 331, 8AE, 9/12/14BIT

Das Produkt Siemens S7-300 8AI 40pol. Standard 13 Bit - 6ES7331-7KF02-0AB0 dient zur Analogeingabe SM331 und ein Erweiterungsmodul für Ihre SPS. Das Modul dient dazu, Analogdaten jegliche Sensoren (Spannung, Strom, Widerstände, Thermoelementen, Widerstandsthermodaten etc.) gesammelt, und anschließend in digitale Daten zur Weiterverarbeitung umgewandelt werden. Bitte beachten Sie, dass das Analogeingabemodul Thermoelemente folgender Typen unterstützt: E, J, K, L, N. Weiters ist eine Temperaturkompensation möglich (parametrierbar, interne und externe Temperaturkompensation mit Thermodose). Ein weiteres Merkmal der Baugruppe ist die Potenzialtrennung der Analogeingaben zwischen den Kanälen und Rückwandbus, sowie die Möglichkeit der Fehlerdiagnose mittels Alarm, Diagnoseanzeige per LED sowie Fehlerauslesung. Diese Baugruppe ist passend für die Siemens Produktlinie S7-300 und besitzt 8 analoge Eingänge. Mit den Maßen 125 x 40 x 117 mm ist es äußerst kompakt. Das analoge Eingabemodul hat eine Auflösung pro Kanal von 9/12/14 bit Bit. Im Eingangsbereich werden folgende Spannungen unterstützt: 1 V bis 5 V (Eingangswiderstand 100 kΩ), -1 V bis +1 V (Eingangswiderstand 10 MΩ), -10 V bis +10 V (Eingangswiderstand 100 kΩ), -2,5 V bis +2,5 V (Eingangswiderstand 100 kΩ), -250 mV bis +250 mV (Eingangswiderstand 10 MΩ), -5 V bis +5 V (Eingangswiderstand 100 kΩ), -500 mV bis +500 mV (Eingangswiderstand 10 MΩ), -80 mV bis +80 mV (Eingangswiderstand 10 MΩ). Außerdem werden folgende Ströme unterstützt: 0 bis 20 mA (Eingangswiderstand 25 Ω), -10 mA bis +10 mA (Eingangswiderstand 25 Ω), -20 mA bis +20 mA (Eingangswiderstand 25 Ω), -3,2 mA bis +3,2 mA (Eingangswiderstand 25 Ω), 4 mA bis 20 mA (Eingangswiderstand 25 Ω) . Dieses Produkt ist der Nachfolger des Artikels 6ES7331-7KF01-0AB0.
