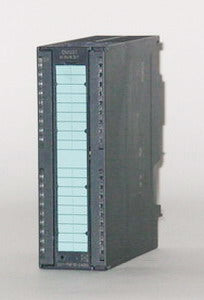

SIMATIC S7-300, SM 331,8AE,+/-5/10V,1-5V,+/-20MA,0/4-20MA

Das Analogeingabemodul SM 331 von Siemens mit der Artikelnummer Siemens S7-300 SM331 8AI 16 Bit 40pol. - 6ES7331-7NF10-0AB0 hat 8 Eingänge für den Messbereich Strom und Spannung. Die Auflösung im Eingangsbereich des Moduls belauft sich auf 16 bit; -unipolar: 15/ 15/ 15/ 15 bit und -bipolar: 15 bit +VZ/ 15 bit +VZ/ 15 bit +VZ/ 15 bit +VZ. Die Potenzialtrennung erfolgt getrennt zwischen den Kanälen und dem Rückwandbus. Im 4-Kanal-Modus ergibt sich eine Grundwandlungszeit von 10 ms und im 8-Kanal-Modus von 95/ 83/ 72/ 23 ms. Das Analogeingabemodul SM 331 unterstützt eine parametrierbare Diagnosefunktion, parametrierbare Diagnosealarm und einen parametrierbaren Grenzwertalarm, der Zyklusendalarm wird auch baugruppenweit unterstützt. Mittels eines auslesbaren Diagnosealarms wird das Diagnoseereignis ermittelt und an die CPU weitergeleitet und am Modul leuchtet das rote LED für „SF“ (Sammelfehler) auf. Für das Anschließen des Moduls benötigen Sie einen 40-poligen Frontstecker. Die Masse des Analogeingabemoduls sind B 40 mm, H 125 mm und T 117 mm.
