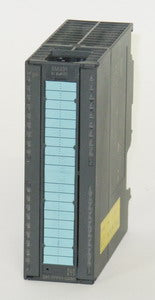

Simatic S7-300, SM 331, 8AE, Widerstand

Das Analogeingabemodul SM 331 von Siemens mit der Artikelnummer Siemens S7-300 SM331 8AI RTD 40pol. - 6ES7331-7PF01-0AB0 hat 8 Analogeingänge für den Messbereich Widerstandsthermometer und Widerstand und 8 separate Analogeingänge für die Widerstandsmessung. Das Analogeingabemodul dient zur Unterstützung der Siemens Serie S7-300 PCC. Mit dem integrierendem Messprinzip wird im Eingangsbereich max. 16 bit (Zweierkomplement) Auflösung pro Kanal gemessen. Die Grundwandlungszeit im Eingangsbereich belauft sich auf bis zu 4 Kanäle 10 ms je Baugruppe; ab 5 Kanäle: 190 ms und ab 8 Kanäle 80 ms. Sie können für die Widerstandsmessung eine Zweileiter Anschluss ohne Widerstandskorrektur, oder einen Dreileiter sowie einen Vierleiter Anschluss benützen. Das Erweiterungsmodul unterstützt Diagnosealarme (parametriert je Gruppe) und parametrierbare Grenzwertalarme. Falls ein Diagnoseereignis stattfindet, leuchtet am Modul die rote LED für „SF“ (Sammelfehler) auf. Für den Anschluss des Analogeingabemoduls benötigen Sie einen 40-poligen Frontstecker.
