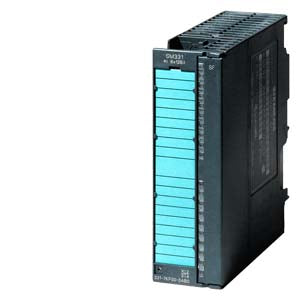

SIMATIC S7-300, SM 331, 8AE, 16BIT, THERMOELEMENTE

Die SIMATIC S7-300 Analogeingabe SM 331 von Siemens mit der Artikelnummer Siemens S7-300 8AI Thermoelemente 16Bit 40pol. - 6ES7331-7PF11-0AB0 hat 8 Eingänge für die Thermoelemente (TYP B, C, E, J, K, L, N, R, S, T, U, TXK/ TXK(L) nach GOST). Die Auflösung im Eingangsbereich des Analogeingabemoduls belaufen sich auf max. 16 bit (inklusive Vorzeichen). Mit einer Grundwandlungszeit von bis zu 4 Kanälen: auf 10 ms je Baugruppe und ab 5 Kanälen: auf 190 ms je Baugruppe. Die Potenzialtrennung des Analogeingabemoduls erfolgt zwischen den Kanälen und Rückwandbus. Die Analogeingabe SM331 unterstützt eine Diagnosefunktion (parametrierbar), Diagnosealarm (parametrierbar je Gruppe) oder einen Grenzwertalarm (parametrierbar). Mittels einer auslesbaren Diagnoseinformation können Sie das Diagnoseereignis auswerten und am Modul leuchtet das rote LED für „SF“ (Sammelfehler) auf. Um die analogen Signale fehlerfrei zu übermitteln, empfehlen wir Ihnen mit geschirmten Leitungen zu arbeiten. Die maximale, geschirmte Leitungslänge beläuft sich auf 100 m. Für den Anschluss des Analogeingabemoduls benötigen Sie einen 40-poligen Frontstecker. Die Masse des Moduls ist B 40 mm, H 125 mm und T 120 mm.
