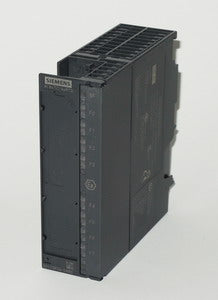

SIMATIC S7-300, SM 331, 8AE THERMO/4AE PT100, EX-BEREICH

Die Analogeingabemodul SM 331 von Siemens mit der Artikelnummer Siemens S7-300 SM331 8AI Thermoelemente, 4AI PT100 20pol. EX – 6ES7331-7SF00-0AB0 hat 8 analoge Eingänge, davon 8 für den Messbereich: Thermoelement, Spannung, Widerstandsthermometer und Widerstand oder 4 analoge Eingänge für RTD-Thermowiderstände. Im Eingangsbereich wird eine Auflösung pro Kanal mit 16 bit, 10 – 15 bit + VZ gemessen. Zusätzlich können Sie für Ihre Analogeingabe SM 331 eine Potenzialtrennung vornehmen. Ein wichtiges technisches Detail ist, dass die Eingabebaugruppe für den Anschluss von Sensoren und Aktoren innerhalb explosionsgefährdeter chemischen Anlagen (Zone 1 und 2) einsetzbar ist. Die maximale Umgebungstemperatur des Moduls beträgt 60°C. In folgenden Einsatzgebieten wird das Analogeingabemodul benötigt: Chemische/Petrochemische Industrie, Gasindustrie, Automobilbranche, Kraftwerk usw. . Die Eingabebaugruppe kann eingesetzt werden: - im Automatisierungssystem SIMATIC S7- 300 oder – im dezentralen Peripheriegerät ET 200M, einsetzbar als dezentraler Peripherie für alle SiMATIC S5/ S7/ 505-Automatisierungssysteme und als Normslave an alle PROFIBUS DP-Netzwerken. Die Analogeingabe SM 331 unterstützt eine auslesbare Diagnoseinformation. Falls ein Diagnoseereignis zB Bereichsüberschreitung, Drahtbruch der Signalgeberleitung, Kurzschluss der Signalgeberleitung stattfindet, leuchtet am Modul das rote LED für „SF“ (Sammelfehler) oder für „F“ (Kanalfehleranzeige) auf. Für das Anschließen des Moduls benötigen Sie einen 20-poligen Frontstecker.
