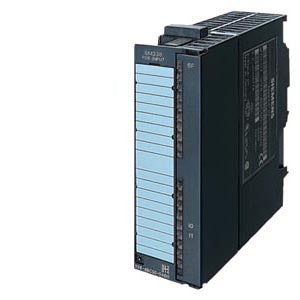

SIMATIC S7-300, SM 338, F. 3 SSI-GEBER

Das Signalmodul SM338 von Siemens mit der Artikelnummer (Siemens SIMATIC S7-300, SM 338, F. 3 SSI-GEBER-6ES7338-4BC01-0AB0) dient zur Unterstützung der SIMATIC S7-300 Baugruppe. Ein wichtiges, technisches Detail des Signalmoduls SM338 ist, dass Sie mit der FREEZE-Funktion die aktuellen Geberwerte der SM338 „einfrieren“ können. Die Freeze-Funktion ist an die Digitaleingänge DI 0 und DI 1 in der SM338 gekoppelt. Die Versorgungsspannung des Signalmoduls SM338 beläuft sich auf DC 24V. Das Signalmodul SM338 besitzt 3 Eingänge für den Anschluss von max. 3 Absolutwertgebern (SSI) und 2 Digitaleingänge zum Einfrieren der Geberwerte. Abhängig von der Systemparametrierung arbeitet die SM338 entweder im nicht taktsynchronen oder im taktsynchronen Betrieb. Im taktsynchronen Betrieb ist der Datenaustausch zwischen DP-Master und der SM338 taktsynchron zum PROFIBUS DP-Zyklus. Die zulässige Potenzialdifferenz beträgt 1V DC zwischen Eingang und dem zentralen Erdungspunkt der CPU. Die SM338 stellt Diagnosemeldungen zur Verfügung. Die Diagnosemeldung wird in die Diagnose der Baugruppe eingetragen und an die CPU weitergeleitet. Zusätzlich leuchtet die „SF“ LED auf dem Signalmodul auf. Um das Signalmodul SM338 anschließen zu können, benötigen Sie einen 20-poligen Frontstecker. Das Signalmodul SM338 hat die Abmessungen B 40mm, H 125mm und T 120mm.
