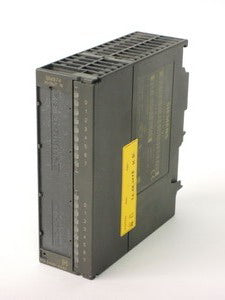

SM 374 Simulationsbaugr. 16E/16A

Die Simulatorbaugruppe SM 374 von Siemens mit der Artikelnummer (Siemens SM 374 SIMULATIONSBAUGR. 16E/16A – 6ES7374-2XH01-0AA0) eignet sich perfekt zur Simulation von 16 Ein- oder 16 Ausgängen bzw. 8 Ein- und Ausgänge. Der Eingangsstrom aus dem Rückwandbus beläuft sich max. auf 80 mA. Diese Simulatorbaugruppe SM 374 ist geeignet für den Einsatz bei einem Modultausch! Die Baugruppe wird anstelle einer Digitalein- oder Digitalausgabebaugruppe in die S7-300 montiert. Sie haben die Möglichkeit, dass Sie durch das Setzen der Eingänge den Programmablauf beeinflussen. Die CPU liest die gesetzten Eingangssignalzustände der Simulatorbaugruppe und bearbeitet diese im Anwenderprogramm. Die Ergebnisse werden als Ausgangssignalzustände von der Baugruppe über LEDs angezeigt. An der Frontseite der Simulatorbaugruppe SM 374 befindet sich: - Schalter für Eingangsstatuts (16 Schalter ermöglichen die Simulation von Eingangssignalen); - LEDs für Ausgangsstatus: 16 LEDs zeigen den Signalstatus an den Ausgängen an; - Betriebsartenschalter: Sie können mit einem Schraubendreher drei Betriebsarten umstellen. Diese Bedienelemente sind durch die Fronttür abgedeckt und geschützt. Die Simulatorbaugruppe SM 374 wird auf die Profilschiene gesteckt und an den S7-300 Rückwandbus angeschlossen. Es erfolgt auch die Stromversorgung über den Rückwandbus. Die Simulatorbaugruppe SM 374 hat die Abmessungen B 40mm, H 125mm und T 120mm und ein Gewicht von190g.
