S7-400 BAUGR.TRAEGER ER1, 18 STECKPL.

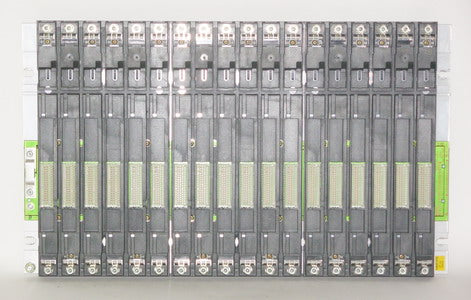

Der Erweiterungsbaugruppenträger ER1 von Siemens mit der Artikelnummer (Siemens S7-400 BAUGR.TRAEGER ER1, 18 STECKPLÄTZEN – 6ES7403-1TA01-0AA0) bildet das mechanische Grundgerüst der SIMATIC S7-400. Folgende Aufgaben übernimmt der Erweiterungsbaugruppenträger ER1 (Extension Rack): -mechanische Aufnahme der Baugruppen; -Versorgung der Baugruppen mit der Betriebsspannung; -Verbindung der einzelnen Baugruppen über den Rückwandbus. Der Erweiterungsbaugruppenträger ER1 besitzt 8 einfachbreite Steckplätze, die nur für Signalmodule oder für 2 redundante Spannungsversorgungen geeignet sind. Zum Betrieb eines Erweiterungsbaugruppenträgers ER1 ist unbedingt eine Anschaltbaugruppe (Empfangs IM) erforderlich. Im P-Bus-Modus haben Sie eine eingeschränkte Funktionalität wie z.B. keine Alarmverarbeitung, keine Pufferung der gesteckten Baugruppen und keine DC 24V-Versorgung der Baugruppen. Sie können den Erweiterungsbaugruppenträger ER1 von Siemens direkt an der Wand oder in einem Schrank montieren. Der Erweiterungsbaugruppenträger ER1 hat die Abmessungen B 482,5mm, H 290mm und T 27,5mm und ist 4200 g schwer.
