SIMATIC S7-400, SM431, 8AE, U/I/R, 14BIT

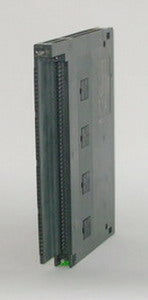

Das Analogeingabemodul SM 431 von Siemens mit der Artikelnummer (Siemens S7-400 SM431 8AI U/I/Resist/Thermo/Pt100 – 6ES7431-1KF10-0AB0) hat 8 analoge Eingänge für die Strom-/ Spannungsmessung und 4 Analogeingänge für Widerstandsmessung. Im Eingangsbereich des Analogeingabemoduls SM 431 können Sie Spannung, Strom, Thermoelement, Widerstand und Widerstandsthermometer anschließen. Mit einer durchgängigen, hohen Auflösung von 14bit (bei eingeschalteter Glättung sogar 16bit) und mit einer Gleichtaktspannung von 20,1/ 23,5ms bietet Ihr Analogeingabemodul SM 431 Voraussetzungen für die beste qualitätsüberwachende Messung. Sie können eine Potenzialtrennung der Analogeingaben intern und extern steuern. Die zulässige Potenzialdifferenz zwischen den Eingängen (UCM) beträgt AC 120V. Wir empfehlen Ihnen, dass Sie mit geschirmten Leitungen arbeiten. Die maximale Leitungslänge beträgt 200m bzw. 50m bei Thermoelementen und bei Eingangsbereichen <= 80 mV. Die Maße des Analogeingabemoduls betragen B 25mm, H 290mm und T 210mm.
