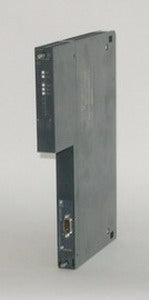

CP441-1, 1 kanaliger PtP-CP

Die Kopplungsbaugruppe CP 441-1 von Siemens mit der Artikelnummer (Siemens CP441-1, 1 kanaliger PTP-CP - 6ES7441-1AA02-0AE0) wird für eine Punkt-zu-Punkt Verbindung eingesetzt. Der Vorteil der Punkt-zu-Punkt-Kopplung gegenüber Bussystemen ist besonders ausgeprägt, wenn nur wenige Geräte an die SIMATIC S7 gekoppelt werden sollen. Die Versorgungsspannung der Kopplungsbaugruppe CP 441-1 beträgt DC 5V bzw. DC 24V. Der Eingangsstrom wird aus dem Rückwandbus (DC 5V) max. 600mA (ohne Schnittstellenmodul) bezogen. Die Kopplungsbaugruppe CP 441-1 besitzt eine variable Schnittstelle. Folgende Schnittstellenmodule stehen Ihnen zur Verfügung: -20 mA (TTY): Stromaufnahme bei 5V/24V: 100mA bei 5V, 45mA bei 24V mit maximalen Leitungslänge von 1000m; -RS 232C (V.24): Stromaufnahme bei 5V: 100mA bei einer Leitungslänge von 10m; -RS 422/485 (X.27): Stromaufnahme bei 5V: 250mA bei einer maximalen Leitungslänge von 1200m. Bei der Punkt-zu-Punkt Kopplung beläuft sich die Übertragungsgeschwindigkeit auf max. 38,4kbit/s. Verschiedene Drucker wie z.B. HP-Deskjet, HP-Laserjet und IBM-Proprinter (benutzerdefiniert) werden unterstützt. Folgende Protokolltreiber sind auf Ihrer Kopplungsbaugruppe integriert: 3964 (R), ASCII und Drucker. Bitte beachten Sie, dass Sie die Projektierungs-Software STEP 7 installieren müssen. Die Maße der Kopplungsbaugruppe CP 441-1 von Siemens sind B 25mm, H 290mm und T 210mm und das Gewicht beträgt 800g. Die Kopplungsbaugruppe CP 441-1 ist durch einen kompatiblen, verbesserten Nachfolger mit der Artikelnummer 6ES7441-1AA04-0AE0 ersetzt worden.
