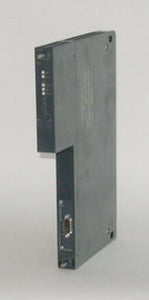

CP441-1, PTP-VERB., 1KAN.

Die Kopplungsbaugruppe CP 441-1 von Siemens mit der Artikelnummer (Siemens CP441-1, PTP-VERB., 1KAN. - 6ES7441-1AA03-0AE0) wird für eine Punkt-zu-Punkt Verbindung eingesetzt. Die Versorgungsspannung der Kopplungsbaugruppe CP 441-1 beträgt DC 5V bzw. DC 24V. Der Eingangsstrom wird aus dem Rückwandbus (DC 5V) max. 600mA (ohne Schnittstellenmodul) bezogen. Die Kopplungsbaugruppe CP 441-1 besitzt eine variable Schnittstelle. Folgende Schnittstellenmodule stehen Ihnen zur Verfügung: -20 mA (TTY): Stromaufnahme bei 5V/24V: 100mA aus 5V, 45mA bei 24V mit einer maximalen Leitungslänge von 1000m; -RS 232C (V.24): Stromaufnahme bei 5V: 100mA bei einer maximalen Leitungslänge von 10m; -RS 422/485 (X.27): Stromaufnahme bei 5V: 250mA bei einer maximalen Leitungslänge von 1200m. Bei der Punkt-zu-Punkt Kopplung beläuft sich die Übertragungsgeschwindigkeit auf max. 38,4kbit/s. Sie können verschiedene Drucker wie z.B. HP-Deskjet, HP-Laserjet und IBM-Proprinter (benutzerdefiniert) installieren. Folgende Protokolltreiber sind auf Ihrer Kopplungsbaugruppe CP 441-1 integriert: 3964 (R), ASCII und Drucker. Bitte beachten Sie, dass Sie die Projektierungs-Software STEP 7 installieren müssen. Für die Integration der CP 441-1 in die S7-400 benötigen Sie das Softwarepaket auf der mitgelieferten CD! Die Maße der Kopplungsbaugruppe CP 441-1 von Siemens sind B 25mm, H 290mm und T 210mm. Das Gewicht beträgt 800g. Die Kopplungsbaugruppe CP 441-1 ist durch einen kompatiblen, verbesserten Nachfolger mit der Artikelnummer 6ES7441-1AA04-0AE0 ersetzt worden.
