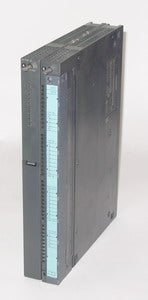

Positionierbaugr. FM 451

Die Positionierbaugruppe FM 451 von Siemens mit der Artikelnummer (Siemens POSITIONIERBAUGR. FM 451 – 6ES7451-3AL00-0AE0) wird für das gesteuerte Positionieren mit Eilgang-/ Schleichgang im Automatisierungssystem S7-400 eingesetzt. Die Baugruppe besitzt 3 unabhängige Kanäle und damit steuern Sie jeweils eine Rundachse oder eine Linearachse. Die Positionsbaugruppe unterstützt für jeden Kanal einen Inkrementalgeber oder Absolutwertgeber (SSI). Die Baugruppe wird in folgenden Anwendungsbereichen eingesetzt: Verpackungsmaschinen, Hebe- und Fördermittel, Holzbearbeitungsmaschinen, Baustoffindustrie u.v.m. Die Stromaufnahme wird aus dem Rückwandbus mit ca. 550mA bezogen. Die Positionierbaugruppe FM 451 verfügt über 12 (4 je Achse) Digitaleingänge und 12 (4 je Achse) Digitalausgänge. Folgende Funktionen sind bei den Digitaleingängen möglich: Referenznocken, Umkehrnocken, fliegendes Istwert setzen und Start/Stopp Positionierfahrt. Bei den Digitalausgängen können Sie Eilgang, Schleichgang, Rechtslauf und Linkslauf projektieren. Die Leitungen für die Digitalausgaben und der Digitalausgänge müssen ab einer bestimmten Länge geschirmt sein. Die Positionsbaugruppe FM 451 unterstützt Fehler- und Diagnosealarme. Die FM 451 kann Diagnosealarme auslösen. Wenn ein Alarm ausgelöst wird, geht die CPU sofort in STOP-Modus. Folgende Fehler und Ereignisse lösen einen Diagnosealarm aus: -Betriebsfehler, -fehlerhafte Maschinendaten (bei Parametrierung über SDB). Die Positionierbaugruppe FM 451 darf die Umgebungstemperatur im Betrieb von 0°-55°C nicht überschreiten. Bei der Lagerung und während des Transportes ist eine Temperatur von -40° bis +70°C gestattet. Für den Anschluss der FM 451 benötigen Sie einen 48-poligen Frontstecker. Die Maße der Positionsbaugruppe FM 451 von Siemens betragen B 50mm, H 290mm, T 280mm und das Gewicht 1300g.
