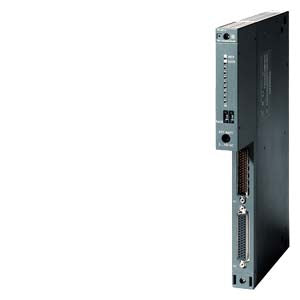

SIMATIC S7-400, ANSCHALTUNG EMPFANGS-IM461-0, M. K-BUS

Die Anschaltbaugruppe Empfangs-IM 461-0 von Siemens mit der Artikelnummer (Siemens SIMATIC S7-400, ANSCHALTUNG EMPFANGS-IM461-0, M. K-BUS – 6ES7461-0AA01-0AA0) wird für eine zentrale Kopplung ohne SV-Übertragung eingesetzt. Der Eingangsstrom wird aus dem Rückwandbus 5VDC mit max. 0,29A bezogen. Die Stromaufnahme aus dem S7-400-Bus beträgt 0,26A bis 0,29A. Die Leitungslänge zwischen erster und letzter Anschaltung belauft sich auf max. 5m. Die Anschaltbaugruppen Sende-IM und Empfangs-IM werden benötigt, wenn an einem Zentralgerät ein oder mehrere EGs angeschlossen werden sollen. Die Anschaltbaugruppen müssen immer gemeinsam verwendet werden. Die Sendebaugruppen (Sende-IM) werden in das Zentralgerät gesteckt, die zugehörigen Empfangsbaugruppen (Empfangs-IM) werden im jeweils nachgeschalteten EG gesteckt. Sie benötigen einen Abschlussstecker mit der Artikelnummer 6ES7461-0AA00-7AA0. Die Maße der Anschaltbaugruppe Empfangs-IM 461-0 von Siemens sind B=25mm, H=290mm und T=217mm und das Gewicht beträgt 610g.
