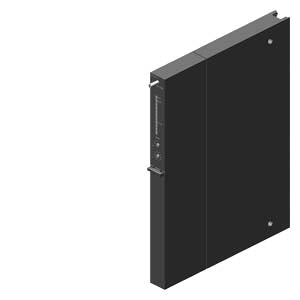

SIMATIC S7-400, ANSCHALTUNG EMPFANGS-IM461-1, O. K-BUS

Die Anschaltbaugruppe Empfangs-IM461-1 von Siemens mit der Artikelnummer (Siemens SIMATIC S7-400, ANSCHALTUNG EMPFANGS-IM461-1, O. K-BUS – 6ES7461-1BA01-0AA0) können Sie für Ihre zentrale Kopplung mit SV-Übertragung einsetzen. Die Anschaltbaugruppe bezieht den Eingangsstrom aus dem Rückwandbus (5VDC) mit max. 120mA. Die Anschaltbaugruppe IM461-1 (Empfangs-IM) wird für die Nachkopplung (bis max. 1,5m insgesamt) benutzt. Diese versorgt die Baugruppen in ihrem Erweiterungsgerät mit der 5V-Versorgungsspannung (max. 5A). Sie empfangen ausschließlich den P-Bus. Die Stromaufnahme aus dem S7-400 Bus 5VDC belauft sich auf 100mA bis 120mA. Die IM461-1 wird zusammen mit der Anschaltbaugruppen IM460-1 (im Zentralgerät) eingesetzt. Dabei muss die Stromversorgungsbaugruppe entfallen. Die Anschaltbaugruppe IM461-1 kann in folgenden Erweiterungsgeräten gesteckt werden: UR1, UR2, ER1 und ER2. Die Anschaltbaugruppe Empfangs-IM461-1 wird von Bedien- und Anzeigeelementen unterstützt. Folgende Bedienelemente werden auf der Frontplatte der Anschaltbaugruppe Empfangs-IM461-1 angezeigt: LED INTF (rot), LED EXTF (rot), 5VDC (grün). Die Maße der Anschaltbaugruppe Empfangs-IM461-1 sind B=25mm, H=290mm und T=217mm und das Gewicht beträgt 610g.
