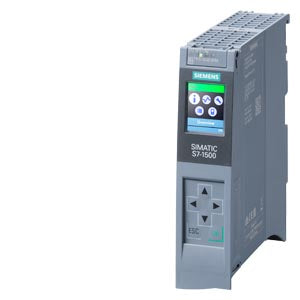

SIMATIC S7-1500, CPU 1513-1 PN

Die SIEMENS SIMATIC S7-1500, CPU 1513-1PN 6ES7513-1AL01-0AB0, Stromversorgung DC 20,4-28,8VDC, wiegt ca. 430g. Die Abmessungen sind B x H x T 35mm x 147mm x 129mm. Die Bildschirmdiagonale misst 3,45cm. Die Zentralbaugruppe verfügt über eine PROFINET IRT Schnittstelle mit 2 Port Switch RJ45 Ethernet sowie über Motion Control Technologie. Der integrierte Arbeitsspeicher hat eine Kapazität von 300KB für Programm und 1,5MB für Daten. Er ist nicht erweiterbar. Der steckbare Ladespeicher ist mit einer SIMATIC Memory Card bis zu 32GB erweiterbar. Aufgrund der wartungsfreien Pufferung wird keine Batterie benötigt. Diese Zentralbaugruppe verfügt über eine Hardwareuhr. Die Programmiersprachen für diese CPU sind KOP, FUP, AWL, SCL und GRAPH. Die Zentralbaugruppe ist mit STEP7 TIA Portal ab Version V14 projektierbar. Die Zykluszeitüberwachung ist einstellbar. Der Temperaturbereich für diese Zentralbaugruppe ist von 0°C bis +60°C ausgelegt, bei senkrechter Einbaulage sollten 40°C nicht überschritten werden. Für Transport und Lagerung ist ein Bereich von -40°C bis +70°C möglich. Verwendbare Protokolle sind Profinet IO Controller, Profinet IO-Device, SIMATIC-Kommunikation als Server und Client, offene IE Kommunikation, Webserver, UPC UA Server und MODBUS TCP.
