SIMATIC S7-1500F, CPU 1516F-3 PN/DP, 1.5MB PROG., 5MB DATEN

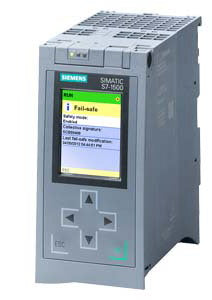

Die SIEMENS SIMATIC S7-1500F, CPU 1516F-3PN/DP 6ES7516-3FN00-0AB0, Stromversorgung DC 20,4-28,8VDC, wiegt ca. 845g. Die Abmessungen sind B x H x T 70mm x 147mm x 129mm. Die Bildschirmdiagonale misst 6,1 cm. Die Zentralbaugruppe verfügt über drei Schnittstellen. 1. Schnittstelle - PROFINET IRT Schnittstelle mit 2 Port Switch RJ45 Ethernet. 2. Schnittstelle – Ethernet RJ45, 3. Schnittstelle – PROFIBUS Dezentrale Peripherie. Ein unterstützendes Technologieobjekt dieser fehlersicheren Zentralbaugruppe ist Motion Control. Der integrierte Arbeitsspeicher hat eine Kapazität von 1,5MB für Programm und 5MB für Daten. Er ist nicht erweiterbar. Der steckbare Ladespeicher ist mit einer SIMATIC Memory Card bis zu 32GB erweiterbar. Aufgrund der wartungsfreien Pufferung wird keine Batterie benötigt. Diese Zentralbaugruppe verfügt über eine Hardwareuhr. Die Programmiersprachen für diese CPU sind KOP inkl. Failsafe, FUP inkl. Failsafe, AWL, SCL und GRAPH. Die Zentralbaugruppe ist mit STEP7 TIA Portal ab Version V13 SP1 Update 4 projektierbar. Die Zykluszeitüberwachung ist einstellbar. Der Temperaturbereich für diese Zentralbaugruppe ist von 0°C bis +60°C ausgelegt, bei senkrechter Einbaulage sollten 40°C nicht überschritten werden. Verwendbare Protokolle sind Profinet IO Controller, Profinet IO-Device, SIMATIC-Kommunikation als Server und Client, offene IE Kommunikation, Webserver, Profibus DP-Master und MODBUS TCP.
