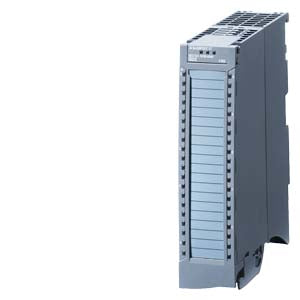

SIMATIC S7-1500, AI 8XU/I/RTD/TC ST

Dieses multifunktionale Analogmodul von Siemens (SIMATIC S7-1500, AI 8 X U/I/RTD/TC, 16BIT 6ES7531-7KF00-0AB0) ist zur Messung von Strom (2- Draht und 4-Draht-Messumformer), Spannung und Widerstand sowie zum Anschluss von Widerstandsthermometern und von Thermoelementen (Messarten abhängig vom Modul) geeignet. Das Analog-Eingabemodul hat 8 Kanäle (8 Kanäle in 8 Gruppen) mit einer Gleichtaktspannung von 10VDC und mit einer durchgängigen hohen Auflösung von 16 Bits. Für die Diagnoseanzeige erscheint eine rote oder grüne LED sowie für die Kanalstatusanzeige (Kanal aktiviert oder deaktiviert) und für Modulstatusanzeige für Error (rote LED) und für Run (grüne LED). Außerdem überwacht das Modul die Versorgungsspannung von 24VDC (grüne LED). Das Analog-Modul von Siemens wird von einer Firmware-Version (V2.0.0) unterstützt und es kann jederzeit online ein Update gemacht werden. Die Leitungslänge geschirmt beträgt bei U/I 800m, bei R/RTD 200m und bei TC 50m. Die Montage erfolgt über Schirmbügel und Schirmklemme. Die Abmessungen betragen: B=35mm, H=147mm, T=129mm.
