SIMATIC S7-1500, AI 4 X U/I/RTD/TC

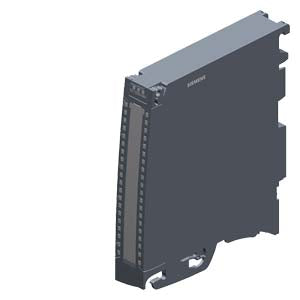

Dieses Analogeingabemodul von Siemens mit der Artikelnummer (Siemens SIMATIC S7-1500, AI 4 X U/I/RTD/TC, 16 BITS 6ES7531-7QD00-0AB0) hat 4 Analogeingänge in U/I/RTD/TC mit einer Auflösung von 16 Bits inkl. Vorzeichen. Es gibt verschiedene Arten von Messungen wie z.B. Spannung einstellbar je nach Kanal, Strom einstellbar je nach Kanal, Widerstand einstellbar für Kanal 0 und 2, RTD für Kanal 0 und 2 und Thermoelement (TC) einstellbar je nach Kanal. Sie können jederzeit einen Analog-Eingang deaktivieren, dadurch werden Störeinflüsse, die zum Fehlverhalten des Moduls (z.B. Auslösen eines Prozessalarms) führen, vermieden. Bei den folgenden Ereignissen erzeugt das Modul einen Diagnosealarm (rote LED) ERROR: z.B. bei fehlender Versorgungsspannung, bei Drahtbruch, bei Überlauf, bei Unterlauf und bei Gleichtaktfehler. Zu jedem Diagnoseergebnis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die rote Diagnose-LED. Die Diagnosemeldung können Sie z.B. im Diagnosepuffer der CPU auslesen. Mittels Fehlercodes können Sie über das Anwenderprogramm den Fehler bereinigen. Folgendes Zubehör wird mit dem Modul mitgeliefert und ist auch als Ersatzteil bestellbar. Zum Zubehör zählen Schirmbügel, Schirmklemme, Einspeiseelement, Beschriftungsstreifen, U-Verbinder und universelle Fronttür. Die Maße dieses Moduls betragen B=25 mm, H=147mm und T=129mm.
