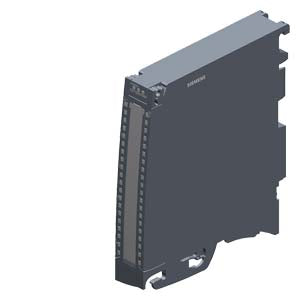

Simatic S7-1500 4AI U/I/R/RTD/TC; 2AQ U/I ST

Dieses Analog-Eingabemodul von Siemens mit der Artikelnummer (Siemens SIMATIC S7-1500, AI4XU/I/R/RTD/TC, 4 Kanäle 6ES7534-7QE00-0AB0) hat 4 Analog-Eingänge in U/I/RTD/TC ST mit einer Auflösung von 16 Bits inkl. Vorzeichen. Es gibt verschiedene Arten von Messungen wie z.B. Spannung einstellbar je nach Kanal, Strom einstellbar je nach Kanal, Widerstand einstellbar für Kanal 0 und 2, Widerstandsthermometer (RTD) für Kanal 0 und 2, und Thermoelement (TC) einstellbar je nach Kanal. Vier Kanäle können in vier Gruppen geteilt werden. Das Modul hat 2 Analog-Ausgänge, die entweder als Spannungs- oder Stromausgang kanalweise wählbar sind. Die Identifikationsdaten (I&M 0 -I &M3)) werden in der Baugruppe abgelegt. Bei den folgenden Ereignissen erzeugt das Modul einen Diagnosealarm (rote LED) ERROR: z.B. bei fehlender Versorgungsspannung, bei Drahtbruch, bei Überlauf, bei Unterlauf und bei Gleichtaktfehler. Zu jedem Diagnoseergebnis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die rote ERROR-LED. Die Diagnosemeldung können Sie z.B. im Diagnosepuffer der CPU auslesen. Folgendes Zubehör wird mit dem Modul mitgeliefert und ist auch als Ersatzteil bestellbar. Zum Zubehör zählen Schirmbügel, Schirmklemme, Einspeiseelement, Beschriftungsstreifen, U-Verbinder, Frontstecker (Push-In Klemme) und eine universelle Fronttür. Die maximale Leitungslänge ist bei U/I 800m, bei RTD/R 200m und bei TC 50m. Die Maße dieses Moduls betragen B=25mm, H=147mm, und T=129mm.
