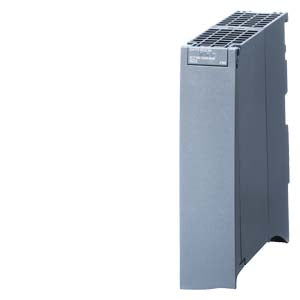

SIMATIC S7-1500, CM PTP RS422/485 BA

Das Kommunikationsmodul von Siemens mit der Artikelnummer (Siemens SIMATIC S7-1500, CM PTP RS422/485 BA – 6ES7540-1AB00-0AA0) ist perfekt für Ihre serielle Verbindung der RS422 und RS485 Schnittstellen geeignet. Es befinden sich zwei Schnittstellen am Kommunikationsmodul. Die RS485-Schnittstelle hat eine Übertragungsgeschwindigkeit von max. 19,2kbit/s und eine Leitungslänge von max. 1200m. Bei der RS422-Schnittstelle beträgt die Übertragungsgeschwindigkeit max. 19,2kbit/s, mit einer Leitungslänge von max. 1200m und einer 4-Draht-Vollduplex-Verbindung. Sie können das Kommunikationsmodul mit verschiedenen Programmen projektieren wie z.B.: -STEP 7 TIA Portal integriert ab Version V12 oder; -STEP 7 integriert ab Version: V5.5 SP2 mit GSD-Datei oder; -PROFINET ab GSD-Version/GSD-Revision: V2.3. Das Kommunikationsmodul wird von der Diagnosefunktion unterstützt. Falls eine Diagnosemeldung wie z.B. ein Drahtbruch auftritt, leuchtet am Kommunikationsmodul eine rote LED für ERROR. Folgende Diagnosemeldungen können bei einer Diagnosemeldung am Modul angezeigt werden: RUN-LED (grün), ERROR-LED (rot), Empfangen RxD (gelb) und Senden TxD (gelb). Die Potenzialtrennung findet zwischen dem Rückwandbus und der Schnittstelle statt. Die Isolation ist von Siemens mit DC 707V geprüft worden. Die Umgebungstemperatur im Betrieb ist bei waagrechter Einbaulage auf 0°C-60°C zugelassen und bei senkrechter Einbaulage ist die Temperatur für 0°C-40°C geeignet. Sie können das Kommunikationsmodul von Siemens auf einer S7-1500 Profilschiene montieren. Das Kommunikationsmodul kann für den dezentralen Betrieb eingesetzt werden, wie z.B. SIMATIC S7-300, SIMATIC S7-400, SIMATIC S7-1500 und an Standard PROFINET-Controllern. Die Maße des Kommunikationsmodul der SIMATIC S7-1500 sind B=35mm, H=147mm und T=127mm und das Gewicht beträgt 220g.
