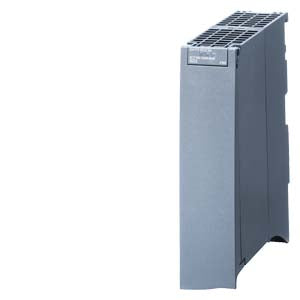

SIMATIC S7-1500, CM PTP RS232 HF

Das Kommunikationsmodul CM PTP RS-232 HF von Siemens mit der Artikelnummer (Siemens SIMATIC S7-1500, CM PTP RS232 HF - 6ES7541-1AD00-0AB0) ist perfekt für Ihre serielle Verbindung RS232 geeignet. Es befindet sich eine Schnittstelle am Kommunikationsmodul. Die RS232-Schnittstelle hat eine Übertragungsgeschwindigkeit von max. 115,2kbit/s und eine maximale Leitungslänge von 15m, und zusätzlich kann das Kommunikationsmodul Begleitsignale wie z.B. RTS, CTS, DTR, DSR, RI und DCD senden. Sie können das Kommunikationsmodul mit verschiedenen Programmen projektieren wie z.B.: -STEP 7 TIA Portal integriert ab Version V12 oder; -STEP 7 integriert ab Version: V5.5 SP2 mit GSD-Datei oder; -PROFINET ab GSD-Version: V2.3. Das Kommunikationsmodul wird von der Diagnosefunktion unterstützt. Falls eine Diagnosemeldung wie z.B. ein Drahtbruch auftritt, leuchtet am Kommunikationsmodul eine rote LED für ERROR. Folgende Meldungen können Sie an der Diagnoseanzeige am Modul sehen: RUN-LED (grün), ERROR-LED (rot), Empfangen RxD (gelb) und Senden TxD (gelb). Die Potenzialtrennung findet zwischen dem Rückwandbus und der Schnittstelle statt. Die Isolation ist von Siemens mit DC 707V geprüft worden. Die Umgebungstemperatur im Betrieb ist bei waagrechter Einbaulage auf 0°C-60°C zugelassen und bei senkrechter Einbaulage ist die Temperatur für 0°C-40°C geeignet. Sie können das Kommunikationsmodul von Siemens auf einer S7-1500 Profilschiene montieren. Sie können das Kommunikationsmodul CM PTP RS-232 HF für den dezentralen Betrieb erweitern, wie z.B. SIMATIC S7-300, SIMATIC S7-400, SIMATIC S7-1500, an Standard PROFINET-Controller und mit Fast Startup Unterstützung. Die Maße des Kommunikationsmodul der SIMATIC S7-1500 sind B=35mm, H=147mm und T=127mm und das Gewicht beträgt 220g.
