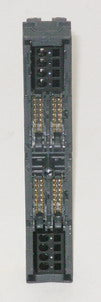

FRONTSTECKMODUL (DIGITALE 4X8E/A) S7-300

Das Frontsteckmodul mit Flachrundkabelanschluss von Siemens mit der Artikelnummer Siemens FRONTSTECKMODUL (DIGITAL 4X8E/A) S7-300 - 6ES7921-3AB20-0AA0 eignet sich perfekt für digitale 32 E/A Baugruppen der S7-300. Die Betriebsspannung des Frontsteckmoduls beläuft sich auf DC 24V bis auf max. 60V und der Dauerstrom je Steckkontakt beträgt max 1A. Für den elektrischen Anschluss des 40-poligen Frontsteckmodul werden 4 Steckkontakte benötigt. An der Schnittstelle 1 können Sie eine 16-poligen IDC-Stecker für die Anschlussleitung anschliessen. Wenn Sie eine Spannungsversorgung nutzen wollen, findet die Stromeinspeisung über die Schraubklemmen statt. Sie benötigen 8 Klemmen. Der Anschluss für die Potenzialeinspeisung wird in Kombination von 1 oder 2 Leitern bis genannten Querschnitt in Summe in einer gemeinsamen Aderendhülse verarbeitet. Der anschließbare Leiterquerschnitt beläuft sich bei flexiblen Leitern: mehrdrähtig, feindrähtig mit oder ohne Aderendbearbeitung auf 0,25 – 1,5 mm². Die maximale Leitungslänge beträgt max. 30 m zwischen dem Frontsteckmodul und Anschlussmodul. Der 40-polige Frontsteckmodul mit Flachrundkabelanschluss wird mittels Steckanschluss direkt montiert.
