SIMATIC NET, CP 342-2 KOMMUNIKATIONSPROZESSOR, AS-INTERFACE (AS-I V2.0)

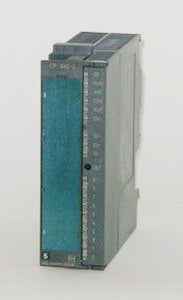

Der CP 342-2 Kommunikationsprozessor von Siemens mit der Artikelnummer (Siemens SIMATIC NET, CP 342-2 KOMMUNIKATIONSPROZESSOR; AS-INTERFACE (AS-I V2.0) - 6GK7342-2AH01-0XA0) ist perfekt für die SiMATIC NET geeignet. Der CP 342-2 Kommunikationsprozessor dient zum Anschluss von SIMATIC S7-300 an AS-Interface. Die Buszykluszeit des Kommunikationsprozessors erfolgt 5ms bei 31 Slaves. Die Schnittstelle des CP 342-2 Kommunikationsprozessors findet über den S7-300 Frontstecker statt oder über den Anschluss der AS-i-Leitung mit der Klemme 17-18, 19-20. Die Versorgungsspannung des CP 342-2 Kommunikationsprozessor belauft sich auf DC 5V über die S7-Rückwandbus. Der CP 342-2 kann auf allen durch die jeweiligen S7-300-CPU betreibbaren Steckplätzen eingesetzt werden. Der Kommunikationsprozessor wird vom S7-300 System wie eine analoge Baugruppe mit 16 Eingangs- und 16 Ausgangsbytes adressiert. Die Betriebstemperatur des Kommunikationsprozessors ist von 0°-60°C genehmigt und die Transport- und Lagertemperatur ist auf -40°-+70°C zulässig. Der CP 342-2 wird auf einem beliebigen Steckplatz der S7-300 aufgesteckt und anschliessend können Sie das Gehäuse der CP mit einer Schraube fixieren. Der Anschluss der AS-i-Leitung erfolgt an den Klemmen des Frontsteckers, der auf der CP aufgesteckt ist (Klemmpaar 17-18 bzw. 19-20). Um die Störfestigkeit/Erdung des CP 342-2 sicherzustellen, müssen AS und AS-i- Netzteilvorschriftsmäßig geerdet sein! Die Abmessung des CP 342-2 ist B 40 mm, H 125 mm und T 115 mm und 250 g leicht.
